Автосканер ELM327. Инструкция по работе с OBD2.
В этой статье я расскажу Вам что такое ELM327, зачем он нужен, как выбрать ELM327, какие автомобили можно продиагностировать, какое приложение выбрать для диагностики и дам подробную инструкцию по работе с ELM327.
Сегодня в каждом автомобиле установлен ЭБУ (электронный блок управления). ЭБУ собирает все данные с электронных узлов в автомобиле и выстраивает для него правильный режим работы. Нередко электронные узлы дают сбой и тогда приходиться обращаться к автодиагносту. Это удовольствие не из самых дешевых, да и найти хорошего автомобильного электронщика это большая проблема. Как правило большинство из них просто распечатает Вам ошибки и поскорее отправит в другой сервис, взяв энную сумму денег. Так зачем же отдавать кому-то свои кровно заработанные если Вы и сами сможете без проблем продиагностировать свой автомобиль?
Так вот сегодня поговорим о таком замечательном приборе как ELM327, который поможет сэкономить Вам кучу времени, нервов и денег. Я расскажу что это за сканер, сколько он стоит, как им пользоваться, какие автомобили можно диагностировать.
ВНИМАНИЕ: сегодня мы рассмотрим китайскую версию ELM327 и поговорим именно о ней. Как отличить китайскую версию от оригинальной? Да очень просто. Скорее всего всё что Вам попадется в продаже будет китайского производства. Китайскую версию я брал на Aliexpress или можно купить в автомагазине по приемлемой цене. Оригинальная версия автосканера стоит баснословных денег, да и к чему Вам она?
Что такое ELM327 и зачем он нужен?
ELM327 – Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II и считывает показания с электронных блоков управления. Этот чудо прибор поможет Вам:
- Диагностировать неисправность;
- Посмотреть показания датчиков в режиме онлайн;
- Вывести графики работы различных систем автомобиля;
- Сбросить ошибок ЭБУ и других блоков.
Многие сканеры открывают и больше возможности, так же многое зависит и от автомобиля. Цвет корпуса и форма могут отличаться.

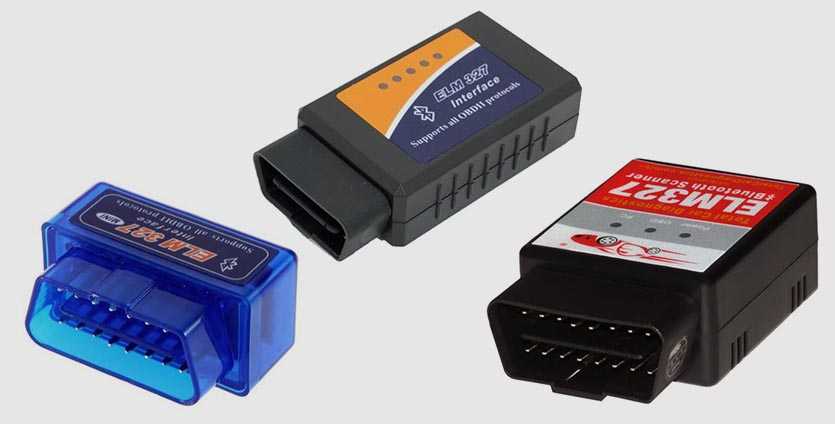

Сканер чаще всего представлен в виде:
- Bluetooth адаптера. Самый распространенный и дешевый, работает с Android (сегодня рассмотрим именно её);
- USB ELM327, который работает в паре с компьютером;
- Wi-Fi адаптер. Если у Вас Iphone, то это Ваш выбор.
Автосканер стоит покупать только с версией прошивки 1.5 . Никакие заманчивые 2.1 или 2,2 брать не стоит! Вы только разочаруетесь. То есть Автосканер ELM327 версии 1.5 – Ваш выбор.
Стоимость данного девайса начинается обычно от 300 ₽. Все что дешевле брать не советую. Ориентироваться надо на стоимость 300-600 рублей. Дорогой сканер OBD-II покупать нет смысла.
Так-же крайне не рекомендую пользоваться диском который идет в комплекте со сканером. Скорее всего полезного там ничего нет и нередко бывало что там оказывались вирусы.
Какие автомобили можно продиагностировать ELM327
Первое что Вам нужно знать это есть ли в Вашем автомобиле диагностического разъема OBD 2 и где он находиться. Сделать это проще всего забив в поисковик Марку и год выпуска автомобиля.
Диагностический разъем OBD-II
Скажу сразу, что практически у всех автомобилей с 2000 года выпуска, а так же у некоторых более ранних моделей есть диагностический разъем OBD-II . Даже если у Вашей модели авто нет этого разъема то не расстраивайтесь, существуют переходники.
Выбор приложения для диагностики
Я думаю что здесь у Вас вопросов не возникнет. Заходим в Google Play (Плэй маркет) и скачиваем приложение “InCarDoc free” (Автомобильный доктор). Преимуществом является то, что программа на русском языке. Этим приложением я пользуюсь уже на протяжении длительного времени и проблем у меня с ним не возникало, тем более что в сети есть PRO версия которую можно установить бесплатно.
Есть так-же програмки под названием Torque, OpenDiag Mobile, Car Scanner ELM OBD2, ХобДрайв и другие. Torque например поможет вывести на экран дополнительные виджеты, а если у Вас магнитола на Android, то можно использовать эту программу как бортовой компьютер. Выбор на самом деле большой. Цель у всех одна – прочитать электронные блоки вашего автомобиля. Если по каким-то причинам Вам не нравиться “InCarDoc free” то попробуйте что-то из выше предложенного.
Инструкция ELM327
Итак у нас есть адаптер ELM327 Bluetooth версии 1.5, телефон на базе Android с установленной программой InCarDoc free, Автомобиль с разъемом OBD-II. Теперь можно приступить непосредственно к диагностике:
- При выключенном зажигании (обязательно) вставить адаптер ELM327 в разъём OBD-II, при этом он подаст признаки жизни (загорится светодиодный индикатор) ;
- Включить Bluetooth на телефоне и найти устройство под названием OBDII (название может отличаться), затем при сопряжении устройств потребуется ввести пароль: как правило это 1234 или 0000.
- Если все получилось тогда переходим в приложение InCarDoc free и нажимаем зелененькую кнопку “Подключить” (фото слева). Если всё выполнили правильно, то неактивные разделы меню станут активными (фото справа).
4. Как только Вы успешно подключились к автомобилю его следует завести.
5. Диагностика автомобиля. Следуйте инструкции на картинке ниже. Что бы продиагностировать автомобиль перейдите во вкладку “Диагностика”, после нескольких секунд на экране появиться список ошибок которые есть в Вашем автомобиле. Сделайте скриншот экрана с ошибками, это необходимо для их дальнейшего изучения и поиска причины их возникновения. Теперь можете смело очистить их. Следуйте инструкции ниже:
сброс ошибок авто в программе InCarDoc free
6. Эта программа имеет функции вывода динамических параметров на экран телефона в режиме реального времени. Для примера я вывел на экран Обороты двигателя на холостом ходу (можно наблюдать как они у меня плавают) и температуру охлаждающей жидкости (автомобиль только прогревался). В этой программе достаточно широкий выбор вывода динамических параметров, поэтому я использую именно её.
Вывод на экран динамических параметров авто в программе InCarDoc free
7. Что бы закончить работу со сканером ELM327 просто нажмите кнопку “Отключить” в программе InCarDoc free. Заглушите двигатель автомобиля и извлеките сам сканер из диагностического разъёма OBD-II.
Заключение
Из приведенной мной инструкции видно, что диагностика автомобиля это несложная процедура. Всего в несколько легких действий Вы сможете самостоятельно диагностировать автомобиль и при необходимости сбросить ошибки. Так-же можно изучать характеристики автомобиля, по их результатам выявляются более серьезные поломки. Зачем платить кому-то деньги, если вы и сами с легкостью сможете вылечить свой автомобиль. А если и не получиться самостоятельно устранить дефект в автомобиле, то на сервис Вы поедите уже с проблемой, так как знаете что конкретно у Вас сломано. В таком случае сервису будет сложнее содрать с Вас деньги за дополнительные услуги или вовсе Вас обмануть!
Как Вам такая ситуация? Автомобиль сломался далеко от сервиса, а поломка очень простая (например от вибрации выскочила фишка с датчика). Можно только представить сколько в таком случае этот копеечный сканер сэкономит Вам денег!
Автосканер elm327. инструкция по работе с obd2
Штатный вазовский стеклоочиститель отлично работает в сильный дождь, но вот в слабенький моросящий дождь назвать его работу хорошей к сожалению нельзя, я говорю про те моменты когда он работает в прерывистом режиме. Стандартная пауза между взмахом дворников это – 4 секунды. очень часто когда дождь совсем мелкий стекло не успевает намокнуть и дворники практически работают по сухому и водителю ругая исконно русскими выражениями работников автоваза пригодится самому с переодичностью в 5-10-20 секунд включать и выключать стеклоочиститель. Вобщем я думаю любой владелец ВАЗика понимает о чем я хочу сказать. И сегодня мы будем бороться с этой проблемой.
OBD “АвтоДоктор”
Существенное отличие от предыдущих программ — русская локализация. Приложение бесплатное, но содержит рекламу.
Может отображать показатели двигателя в реальном времени, читать ошибки и удалять их из ЭБУ. Отдельно стоит выделить режим консоли, предназначенного для ручного ввода команд спецификации ODB2.
Также умеет получать параметры системы GPS.
Формы заболевания
Алгоритм диагностики автомобиля
Итак, если все настройки выполнены, можно приступать к собственно диагностике. Первая задача – это подключение автосканера к бортовому компьютеру. Здесь всё просто: используем поставляемый в комплекте OBD-кабель, который подсоединяется к диагностическому разъёму ЭБУ. Если на сканере загорается зелёный светодиод – всё в порядке, если нет – следует искать причину неподачи на вход адаптера питания +12В (за это отвечает 16-й пин диагностического разъёма). Возможно, всё дело в сгоревшем предохранителе, защищающем этот участок цепи, если он цел – возможно, имеется разрыв цепи или её КЗ, которое нужно устранить. Для автономного сканера никаких дополнительных действий предпринимать не нужно. Но при использовании самого распространённого в нашей стране адаптера семейства ELM327 или аналогов потребуется его подключение к смартфону, ноутбуку или любому другому устройству с дисплеем (как настроить OBD2 адаптер к Андроид-устройствам или ноутбуку, работающему под ОС Виндовс, мы уже знаем). После подключения посредством беспроводного соединения (продвинутые сканеры могут иметь и LAN-порт) запускаем на компьютере диагностическую программу. Перечень такого ПО достаточно обширен (см. статью о выборе автосканера).
Первое, что необходимо выполнить – указать марку/модель авто, год выпуска и тип двигателя. После включения зажигания запустится режим самодиагностики (об этом будут свидетельствовать мигающие светодиодные лампочки на панели приборов), после чего запускается режим статического обнаружения неисправностей. Процесс диагностики должен сопровождаться миганием светодиодов на автосканере. По окончании процесса программа запросит у ЭБУ коды обнаруженных ошибок и выдаст их на экран в удобочитаемом виде. Если утилита русифицирована, сообщения будут на русском языке, но китайские производители часто грешат неточностью перевода, поэтому желательно записать также цифровой код ошибок, которые впоследствии следует проанализировать и попытаться устранить неисправность.
Большинство автосканеров имеет режим стирания ошибок из памяти бортового компьютера, этой опцией следует пользоваться после каждого сканирования. Выключаем зажигание и через несколько минут заводим двигатель, даём ему поработать 5 – 8 минут, после чего осуществляем небольшой заезд, сопровождающийся выполнением всех возможных манёвров (поворотов в обе стороны, торможения/ускорения, реверсного движения, включения всех световых приборов и по возможности – прочего электрооборудования). После контрольного заезда опять включаем режим диагностики, сравниваем результаты с предыдущими. Те ошибки, которые остались, и являются активными, требующими реакции со стороны автовладельца. Практически все автосканеры, кроме обнаружения неисправностей, позволяют наблюдать работу отслеживаемых систем в динамике при работающем моторе. Параметры их функционирования отображаются на дисплее в виде символьно-цифровой или графической информации, для интерпретации которой требуются определённые навыки и опыт – обычно это прерогатива профессиональных мотористов или автоэлектриков.
Отображение графиков и приборной панели
В таком режиме экран смартфона может превращаться в дополнительную панель приборов, которая гибко настраивается под потребности водителя. Связь по Bluetooth достаточно быстрая, все изменения отображаются в программе через долю секунды.
Панель может содержать данные об оборотах двигателя, скорости, потреблении топлива, средней скорости, продолжительности поездки и т.п. Если изначально автомобиль не оборудован дисплеем с дополнительными данными или какая-то информация там отсутствует, сканер поможет это исправить.
Из необычных показателей, которые не отображают большинство штатных систем, есть:
- данные о количестве и температуре охлаждающей жидкости;
- температура и работоспособность всех датчиков в автомобиле;
- положение тумблеров, заслонок и электрических переключателей;
- моментальная мощность и крутящий момент;
- расширенные данные о батарее (для гибридных или электро-автомобилей);
- все сервисные коды, системные данные и показатели.
Меняющиеся показатели удобно отслеживать в виде графиков.
Как подключиться к авто
Точная процедура настройки обычно описана в инструкции.
Шаг 1. Установка приложения для диагностики
Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.
Torque Pro (OBD2 / автомобиль)
inCarDoc PRO – ELM327 OBD2 автосканер
Car Scanner ELM OBD2
EOBD Facile – Автодиагностика
OUTILS OBD FACILE SARL
Шаг 2. Подключение ELM327
YouTube-канал «Дабл тест драйв»
Разъём для подключения адаптера ELM327 в автомобилях расположен по-разному. Обычно где-то под рулём или в бардачке, но в некоторых старых моделях может быть и под капотом. Уточните, как в вашей машине, и подключите сканер.
Шаг 3. Сопряжение устройств
YouTube-канал «Дабл тест драйв»
Далее необходимо включить зажигание и установить соединение сканера со смартфоном или ноутбуком. Если на адаптере есть кнопка запуска, не забудьте нажать и её.
Активируйте Bluetooth или Wi-Fi в настройках гаджета и дождитесь, когда будут найдены находящиеся рядом устройства. Выберите адаптер ELM327: обычно он называется OBDII. Подключитесь к нему. Для сопряжения используйте код 0000 или 1234.
Шаг 4. Настройка приложения
YouTube-канал «Дабл тест драйв»
Запустите установленное приложение для диагностики. Как правило, тип адаптера определяется автоматически. Если этого не произошло, откройте настройки приложения, укажите тип подключения (Bluetooth, Wi-Fi или USB) и выберите доступный сканер из списка.
Как подключить Elm327 к Android
Подключение Елм 327 к андроиду аналогично осуществляется через блютуз. Алгоритм использования сканера посредством платформы Android прост:
- Для подключения адаптера Elm327 USB к Android его вставляют в разъем. Он находится на бортовом компьютерном устройстве. Чаще всего разъем располагается под рулем, но все зависит от автомобиля.
- На смартфон нужно скачать ПО. Его можно найти в PlayMarket. Для этого в поисковую строку достаточно вписать Elm327. Существуют платные и бесплатные версии программы. Есть много утилит со встроенным русским языком.
- Затем нужно включить зажигание. У некоторых моделей сканера имеется выключатель, который также понадобится переключить для работы с мобильным/планшетом на платформе андроид.
- Далее следует включить Bluetooth на устройстве. Из выбранного списка необходимо выбрать сканер. Устройство может быть обозначено как OBD II, CBT, CHX, Vgate.
- Затем нужно включить сопряжение. Для этого понадобится ввести код, стандартный во всех заводских настройках 0000 или 1234.
Вышеописанный алгоритм поможет и пользователям Elm 327 mini подключить к андроид-устройству.
Если устройство не может выполнить сопряжение, следует проверить опцию «Видим для всех устройств». Она может быть отключена, и сканер по этой причине не может найти смартфон/планшет.
Обратите внимание! Для сопряжения вводить пин-код следует на обоих устройствах одновременно. После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль
После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль.
Диагностика автомобиля с помощью специальной программы сэкономит средства владельца
На старых версиях ОС данный адаптер может не работать. Поэтому можно использовать для Elm327 Wi-Fi подключение к Android. Необходимо делать все тоже самое, только для подсоединения использовать точку доступа. В списке сетей нужно выбрать ту, в которой будет написано название утилиты. После установки соединения получится перейти к настройкам.
Проверка версии адаптера ELM327
Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:
- Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
- Подключить телефон с адаптером.
- Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
- При правильном подключении начнется автоматическая проверка адаптера ELM327.
- После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
- При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.
Перед приобретением адаптера ELM327 например в Китае, уточните у продавца версию чипа, покупайте автосканер с чипом PIC18F25k80 версии 1.5. Такой адаптер успешно пройдет проверку программой и будет работать на многих марках авто.
Что касается адаптеров ELM327 v2.1 версии, то большинство из них работают не со всеми протоколами авто, а значит могут прочитать не все модели автомобилей.
Работа по CAN линии часто происходит с ошибками и внезапными отключениями. Это происходит от того, что Китайские изготовители устанавливают недорогой чип, который не работает с прошивкой адаптера.
Проверить автосканер ELM327 можно при помощи отправки ему AT команд. Таким образом вы узнаете все ли команды понимает ваш сканер. Это необходимо сделать, т.к. многие приложения чувствительны к набору команд. Приложение ELM327 Identifier помогает провести такую проверку быстро и в автоматическом режиме.
Помог знакомый, который одолжил компактный OBD-сканер
Уже через несколько минут «умная коробочка» подсказала, что проблема именно с датчиком положения коленчатого вала.
Для проверки сбросили ошибку при помощи сканера, а через несколько дней после очередного срабатывания лампы диагноз подтвердился.
Стоимость запчасти от 400 до 1200 руб. (в зависимости от производителя). Заменить можно самостоятельно, но придется найти эстакаду или подъемник. В первом попавшемся гараже датчик заменили за 300 руб. Заняло это не более пяти минут.
Проблема разрешилась, лампа перестала загораться, а сканер больше не видит описанную ранее ошибку.
Починил поломку за 1000 руб. У официалов только диагностика будет стоить дороже, а гаражные мастера могут ободрать в меру своей наглости.
Решил заказать подобный такой полезный сканер на AliExpress.
Как выбрать ELM327
Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.
1. Тип подключения
Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.
- Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
- Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
- USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.
2. Версия прошивки
ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.
Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.
По факту сейчас в продаже доступны три варианта клонов ELM327:
- ELM327 1.5 — старая, но оригинальная прошивка;
- ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
- ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.
Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.
3. Тип диагностического разъёма авто
У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.
Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.com
Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.
Как подобрать адаптер ELM327
Итак, в продаже можно встретить большое количество устройств (например, ELM 327 USB, ELM OBD2 Bluetooth или WI-FI). Так вот, среди множества устройств типа ЕЛМ, присутствует большое количество изделий, отличающихся как по качеству, так и по функциональности.
Если одни решения позволяют в полной мере использовать все возможности, другие могут или работать некорректно, или же не подключаться к автомобилю, смартфону, ноутбуку и т.д
По этой причине перед покупкой важно обращать внимание на ряд нюансов
Первое, это сам тип подключения адаптера, так как есть несколько версий ELM327 с различными интерфейсами подключения. Как правило, наиболее распространены сканеры с Bluetooth, USB и Wi-Fi. Такие решения совместимы с ноутбуками или ПК, смартфонами, планшетами и т.д.
При этом версия Bluetooth является самой дешевой, а сами сканеры работают зачастую только со смартфонами и устройствами на Android. Аналоги с Wi-Fi стоят дороже, однако их отличает совместимость с устройствами как на Android, так и iOS, а еще с ноутбуками и ПК. Версия сканера USB дешевле аналогов с Wi-Fi, но данное решение рассчитано только на работу с компьютерами. Кстати, у последнего варианта качество связи самое высокое, соединение стабильное.
Еще при покупке нужно обращать внимание на прошивку самого адаптера. Как правило, на оригинальных сканерах программное обеспечение обновляется, тогда как клоны могут идти со старой прошивкой
Примечательно то, что не всегда новое ПО лучше предыдущих версий, так что данный момент спорный.
Новые клоны, имеющие более современную прошивку, лишены многих протоколов связи. Также есть варианты, когда на упаковке указано, что версия ПО обновлена, однако на деле установленное программное обеспечение является старой версией. На практике, лучше искать ELM327 со старой, но оригинальной прошивкой, чем с обновленной, но урезанной оригинальной прошивкой.
Также важно учитывать особенности диагностического разъема на авто. Причина — на многих машинах, особенно иностранных моделях конца 90-х, а также отечественных авто, диагностический разъем отличается в плане колодки от современных стандартов
Это значит, что просто напрямую подключить адаптер не получится. В этом случае будут также необходимы переходники, когда один разъем переходника подойдет под колодку автомобиля, а другой будет иметь стандартный разъем OBD-II для подключения адаптера. Фактически, перед приобретением сканера нужно сначала уточнить, какой стандарт разъема использован на автомобиле. Если разъем отличается от стандартного, нужно заранее искать переходник.
После того, как сканер был приобретен (или же прямо на месте) необходимо его проверить
Важно, чтобы в ELM327 стоял чип PIC18F25K80. Если устройство прозрачное, можно попробовать рассмотреть маркировку на плате через корпус
Если такой возможности нет, нужно проверять адаптер специальным ПО.
Именно с учетом возможных рисков купить подделку, важно приобретать устройство в таких местах, куда сканер можно будет вернуть, если он окажется не оригинальным. Такими местами могут быть крупные магазины, различные центры по продаже автоэлектроники и т.д
Если же устройство заказывается в Интернете, тогда продавца следует предупредить, что если устройство не имеет нужного чипа, после проверки будет произведен его возврат. Как правило, недобросовестные продавцы в этом случае сразу откажутся продавать и высылать вам товар.
В любом случае, после того, как устройство окажется у вас в руках, для его проверки нужно установить специальное приложение для тестирования совместимости с протоколами диагностических шин, также приложение покажет версию ПО сканера.
Чтобы провести проверку, адаптер ELM327 вставляется в диагностический разъем автомобиля, затем следует включить зажигание. После на планшете или смартфоне следует открыть настройки Bluetooth или Wi-Fi, после чего выполнить сопряжение устройства с адаптером. Пароль стандартный, четыре ноля или 1234.
Затем на смартфон или планшет ставится приложение для проверки, после чего нажимается кнопка «соединить». После начнется сканирование, по окончании которого можно оценить результаты. Сканер будет успешно работать с авто разных моделей и марок в том случае, когда адаптер способен поддерживать все ревизии (до 1.4 или 1.4b).
Еще раз отметим, для ELM327 программы нужны как для проверки адаптера, так и для сканирования самого автомобиля. Зачастую все нюансы по настройке описаны в инструкции, идущей вместе с адаптером. Если коротко, чтобы поставить приложения для проверки самого сканера, подойдет бесплатное ПО ELM327 Identifier или Elm327 WiFi Check Version.
Какие бывают сканеры OBD для авто
Независимые сканеры со своим блоком и экраном уходят в прошлое. Работать с ними не так удобно, да и переплачивать за не самый качественный монитор, года у каждого есть смартфон, планшет и компьютер, не стоит.
Сканер может быть выполнен в качестве кабеля с USB-A портом на втором конце. Считывание ошибок и работа со сканером ведутся через компьютер.
Некоторые сканеры оснащаются Wi-Fi модулем, создавая свою сеть для подключения компьютера или смартфона. Продвинутые модели работают и по Bluetooth.
Большинство представленных на рынке сканеров ошибок работают на модуле ELM 327 разных ревизий.
Подключаются сканеры к универсальному OBD2 разъему (On-board diagnostics), который начали устанавливать на автомобили с 1996 года.
OBD2 разъем может присутствовать на авто начиная с 1996-2002 года выпуска. Практически все легковые автомобили, выпущенные после 2002 года, имеют этот сервисный разъем.
Этап 2: Использование приложений для ELM327
Программ для работы с приборами-сканерами на рассматриваемом чипе существует немало, но в качестве примера мы рассмотрим пару самых популярных решений.
Torque
Приложение Torque было и остаётся универсальным софтом для работы с OBD2-сканерами, поэтому начать хотим именно с него.
- Запустите программу и подождите, пока она считает данные с бортового компьютера.
Показатели датчиков отображаются в виде виджетов. По умолчанию программа показывает только один, но можно добавить несколько – для этого сделайте долгий тап по экрану и в контекстном меню выберите требуемый.
Для доступа к остальным функциям вызовите меню нажатием на кнопку с шестерёнкой слева внизу.
Если вам требуется просмотреть ошибки, которые выдаёт электронный блок управления (ЭБУ), выберите в меню пункты «Fault Codes» – «Show logged faults». В случае обнаружения ошибок приложение отобразит коды.
Из меню можно просмотреть и старые, уже исправленные ошибки – для этого выберите опцию «Показывать исторические ошибки».
В полной версии Torque Pro доступны расширенные возможности вроде включения экономайзера, но ответ на вопрос «стоит ли за них платить?» оставим на усмотрение пользователя.
InCarDoc
Ранее известное как OBD Car Doctor, это решение наиболее совместимо с автомобилями, произведенными в постсоветских странах, поэтому является хорошей альтернативой вышеупомянутому Торк Лайт для их владельцев.
- После запуска понадобится выбрать режим подключения. В нашем случае это будет Bluetooth, поэтому отметьте соответствующую опцию и нажмите «ОК».
После установки соединения появится главный рабочий экран ИнКарДок. Управление функциями приложения происходит через меню, открыть которое можно нажатием на кнопку с тремя полосками.
Доступны несколько опций, но мы остановимся на самых востребованных, а именно, «Динамические параметры» и «Диагностика».
Под динамическими параметрами подразумеваются несколько характеристик двигателя, таких как обороты в минуту, режимы работы топливной системы, температура и расход воздуха, и прочее. Конкретный набор отображаемых параметров и возможность управления ими зависит от автомобиля и его ЭБУ.
Диагностический режим позволяет просмотреть возникающие ошибки, и, что самое главное, показывает их описания. Плюс полученные данные можно отправить в социальные сети или по электронной почте – например, для связи с сервисным центром или знакомым автомастером.
InCarDoc имеет немало преимуществ, но есть и недостатки – часть функциональности доступна только в платной версии, плюс в свободно распространяемом варианте отображается реклама.
Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.
Фальшпол в багажнике
“Чистота-залог здоровья,порядок прежде всего”. Приведем пример наведения порядка в багажнике методом создания фальшпола в багажнике.
Итак, выкладываю фотоотчет пошагового создания фальш-пола в моей машине. Может, кому-нибудь пригодится.
Итак, выкидываем все из багажника. Сразу определяемся с высотой, мне нужно было так, чтобы влезло самое необходимое и чтобы место в багажнике особо не убавилось, так как вытаскивать потом пол я собираюсь не часто. Решил высота каркаса будет 11,5 см. Верхняя доска – 84 см, нижняя – 78 см, все боковые – 58 см, при этих размерах каркас становится плотно в багажник и не двигается вообще.
Программы elm327 для операционных систем Windows
Несмотря на то, что многие адаптеры для диагностики продаются уже с программным обеспечение в комплекте, этого не всегда достаточно. В этом случае, специальные elm327 программы вам помогут.
- Scanmaster и PCMScan. Эти программы получили русский интерфейс, способны считывать ошибки ЭБУ вашего авто, показывать описание ошибок, выводить данные на печать и реализовывать ряд иных функций. Планшет от Apple также можно подключить к ODB-2 с помощью этих программ.
- ForScan вам подойтет больше, если требуется диагностика для определенной марки. Это многофункционнальная elm327 программа для автомобилей марки Ford, она полностью на русском языке и способна анализировать данные во всех блоках включая подушки безопасности и систему ABS. Программа способна на многое, и помимо Форда, совмещается с такими автомобилями, как Mercury и Mazda.
- Tiggo Diag. Отличная elm327 программа для тех, кто является владельцем автомобиля китайского производства, такого как Чери, Great Wall и так далее. Позволяет по средствам ELM327 проводить диагностику авто и работать с дополнительными устройствами. Если вы хотите быть в курсе состояния своего авто, функционала этой программы будет более чем достаточно. Плюс может работать с автомобилями Мицубиси.
Если у вас возникли подозрения в некорректности данных в программе для elm327, необходимо проверить сам адаптер. Учитывая невысокую стоимость самого адаптера, в основном автомобилисты и поставщики заказывают его из Китая. Достаточно редко можно встретить оригинальные модели из Канады. Китайские производители же весьма изобретательны и периодически тестируют все новые и новые версии устройства.
Вот наш полезный совет: по сравнению с оригинальной версией адаптера 2.1 китайская версия очень далека и порой оказывается сильно недоработанной, это, соответственно, отражается на работе адаптера и показателях в программах для elm327 для некоторых моделей. Лучше приобрести адаптер предыдущей версии и не стоит приобретать его дешевле 6 долларов. Чем качественнее диагностический сканер, тем дольше он вам прослужит.
Мы перечислили наиболее популярные программы для elm327 разных операционных систем, все они весьма просты в использовании, для получения всех необходимых данных нужен сам адаптер ELM327, OBD-2, USB, Bluetooth и Wi-Fi в зависимости от вашего устройства, девайс, телефон, планшет, ноутбук и скаченная заранее выбранная программа.
Такая самостоятельная диагностика предоставит вам все необходимы данные, скрытые от глаз в бортовом компьютере, показания датчиков, расход топлива, температура и прочее для максимально комфортного анализа эффективности автомобиля, также выдаст все имеющиеся ошибки компьютера, многие программы предоставляют расшифровки кодов ошибок и возможность их удаления. Подобная диагностика станет хорошей альтернативой долгим поездкам в СТО и сэкономит ваше время и деньги.э
Есть ли официальные представители ElmElectronics в России?
Важно отметить, что оригинальная микросхема – только Канадская. Занимается их производством фирма ElmElectronics
Больше никто и нигде не имеет права ее выпускать! У этой фирмы нет никаких региональных представительств. Вот цитата с сайта
Таким образом, все самозваные «Официальные представители и дистрибьюторы» ElmElectronics просто напросто мошенники или, в лучшем случае, вводящие людей в заблуждение продавцы.
Примечателен и тот факт, что фирма ElmElectronics, которая выпускает эти самые знаменитые чипы, не занимается выпуском готовых сканеров ELM327. Их сборкой занимаются все кому не лень!
Оригинальный чип ELM327 с доставкой из Канады стоит 29 американских рублей или 1100руб на наши деньги. И это только чип! Без преобразователей интерфейса, без корпуса, светодиодов и т.д.
Виды адаптеров ELM327
Фишка сканера в том, что он связывается с любой машиной, поддерживающей спецификации OBD-II, независимо от протокола связи и марки авто, также независимо от вида подключения (COM, USB, WI-FI или Bluetooth).
Бывают три версии адаптеров ELM327: USB, Bluetooth и WI-FI.
Версия USB
Версия bluetooth
Версия wi-fi
Версии COM и USB работают быстрее и лучше держат связь, чем версии с Bluetooth и WI-FI.
eZWay
Название программы происходит от английского словосочетания «простой путь». Это название олицетворяет простоту и удобство работы с приложением. Программа предназначена для учета заправок, статистики расхода бензина, денежных затрат и других изменений, происходящих с автомобилем, в режиме реального времени. Связывается с бортовым компьютером и отображает коды ошибок, температуру двигателя, расход топлива, оборот и некоторые другие показатели.
PCMScan
Более мощный продукт, чем ScanMaster. Помимо всех уже перечисленных функций других программ может измерять текущую мощность и крутящий момент автомобиля в реальном времени.
Программу можно подключить прямо к монитору в салоне, чтобы в живую увидеть происходящие в авто изменения и процессы.
Также существует возможность использования программы в качестве управляющего интерфейса для чип-тюнинга. К сожалению, для этого понадобится специальный модуль от производителя. Хотя и без всех этих наворотов программа справляется со своей задачей на ура. Перед тем как пользоваться ELM327 mini совместно с PCMScan, стоит подробно изучить руководство по нему.
Программы для диагностики автомобилей на русском языке, совместимые с автосканером ELM327 Bluetooth ODB2
Автосканер ELM327 совместим с достаточно большим количеством программ для диагностики автомобилей на русском языке (как платных, так и бесплатных). Мы рассмотрим лишь три самых популярных приложения, работающих под управлением ОС Андроид, и поддерживающих передачу данных по протоколу Bluetooth.
Обычно программное обеспечение (как под Android, так и под Windows) идет в комплекте с автосканером на CD-диске, но его также можно без проблем скачать на планшет или смартфон из Google Play.
1. Torque (версии Lite и Pro)
В Google Play приложение Torque доступно в двух вариантах – бесплатном Lite и полном Pro. В части функциональности возможности Torque Pro интереснее, но для проверки работоспособности автосканера и его совместимости с вашим автомобилем можно использовать и бесплатную версию, тем более что она тоже может показывать многие параметры и выполнять сброс ошибок.
Основные возможности программы Torque:
- Диагностика ошибок Check-Engine;
- Отображение параметров в реальном времени на виртуальной приборной панели;
- Диагностика датчиков кислорода;
- Предупреждение о критических значениях параметров;
- Ведение логов с широким выбором параметров;
- Приблизительный расчет стоимости поездок, расхода бензина;
- Запись видео поездки с наложением карты и показания датчиков (с помощью плагина TrackRecorder);
- Telnet-сервер для непосредственного взаимодействия с адаптером (для разработчиков).
К недостаткам программы можно отнести лишь частичную русификацию (даже в платной версии), но несмотря на это, данное приложение имеет больше всего положительных отзывов в сервисе Google Play.
Видео-инструкцию по работе с приложением Torque смотрите в конце этой статьи.
2. OBD Авто Доктор
Принцип работы приложения OBD Авто Доктор, как и всех подобных программ – это чтение динамических и сохраненных параметров из блока управления двигателем (ECU) автомобилей поддерживающих стандарт OBD2. Отличная программа на русском языке для диагностики автомобилей, как отечественного, так и иностранного производства, при помощи автосканера ELM327.
Возможности приложения OBD Авто Доктор:
- Чтение ошибок и их расшифровка (DTC память);
- Стирание ошибок (погасить лампочку MIL – Check Engine), а также других сохраняемых параметров;
- Чтение параметров в режиме реального времени:
- Обороты двигателя;
- Нагрузка двигателя;
- Температура охлаждающей жидкости;
- Состояние топливной системы;
- Скорость движения автомобиля;
- Долгосрочный расход топлива;
- Абсолютное давление воздуха;
- Опережение зажигания;
- Температура всасываемого воздуха;
- Массовый расход воздуха;
- Положение дроссельной заслонки;
- Лямбда-зонд (коррекция режима двигателя);
- Давление топлива;
- И другое – зависит от конкретного автомобиля.
Приложение полностью на русском языке, имеет порядка 10 тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.
3. OpenDiag Mobile
OpenDiag Mobile – это мобильное приложение проекта OpenDiag, разработанное под Андроид. Оно предназначено для диагностики автомобильных систем инжекторных автомобилей российского производства, с применением адаптеров ELM 327. По функционалу приложение OpenDiagMobile, на наш взгляд, обладает наиболее широкими возможностями, в сравнении с аналогичными программами.
Перечень поддерживаемых OpenDiag Mobile блоков по протоколу Bluetooth:
- BOSCH M1.5.4 R83
- BOSCH M1.5.4 E2
- BOSCH MP7.0 E3
- BOSCH MP7.0 E2
- BOSCH M7.9.7 E3/E4
- BOSCH M7.9.7 E2
- BOSCH ME17.9.7
- Январь-5 R83
- Январь-5 E2
- Январь 7.2 E2
- Ителма VS5.1 E2
- Ителма VS5.1 R83
- Ителма/Автэл M73 E3
- Ителма M74
- Ителма M74K (Классика)
- Ителма M74CAN
- Ителма M74CAN MAP
- Ителма M75
- Микас VS8 E2
- Микас 11 E2
- Микас 10.3/11.3
- Микас 7.6
Приложение полностью на русском языке, имеет несколько тысяч положительных отзывов в Google Play и распространяется разработчиком бесплатно.
Заключение
Из приведенной мной инструкции видно, что диагностика автомобиля это несложная процедура. Всего в несколько легких действий Вы сможете самостоятельно диагностировать автомобиль и при необходимости сбросить ошибки. Так-же можно изучать характеристики автомобиля, по их результатам выявляются более серьезные поломки. Зачем платить кому-то деньги, если вы и сами с легкостью сможете вылечить свой автомобиль. А если и не получиться самостоятельно устранить дефект в автомобиле, то на сервис Вы поедите уже с проблемой, так как знаете что конкретно у Вас сломано. В таком случае сервису будет сложнее содрать с Вас деньги за дополнительные услуги или вовсе Вас обмануть! Как Вам такая ситуация? Автомобиль сломался далеко от сервиса, а поломка очень простая (например от вибрации выскочила фишка с датчика). Можно только представить сколько в таком случае этот копеечный сканер сэкономит Вам денег!
