Как отличить блок зарядки IPhone от подделки
Потерявшееся зарядное устройство мобильного телефона становится проблемой для каждого человека. В результате чего приходится сталкиваться с поиском новой зарядки. Оригинальные зарядные устройства для iPhone от Apple стоят недешево, поэтому все чаще можно встретить дешевые подделки. Проблема в том, что фейковые зарядки могут бесповоротно повредить гаджет, вот почему так важно при покупке знать особенности настоящих зарядных устройств для Айфона.
Как отличить оригинал зарядки по упаковке
Оригинальную зарядку на IPhone можете найти здесь
Страну производителя можно проверить по штрих коду на коробке.
Для начала следует внимательно осмотреть коробку от устройства. Особенно если перед вами находятся два идентичных устройства с незначительными отличиями.
Шрифты на упаковке
Шрифт бренда на коробке должен быть написан четкими ровными буквами черного цвета. На упаковках поддельных зарядок шрифт может быть смазан, буквы не такие насыщенные.
Боковая наклейка
На упаковке присутствует наклейка сбоку, на которой напечатана информация – для каких гаджетов предназначено зарядное устройство – iPhone и iPad. В варианте на китайском языке у подделок пропущен один иероглиф.
Шов склейки коробки
Оригинальную зарядку на IPhone можете найти здесь
Если посмотреть на две идентичные зарядки, то сразу бросается в глаза то, как склеена упаковка. У оригинала шов склейки находится с левой стороны, а у копии – с правой.
Нижняя наклейка
На нижней наклейке с 2013 года внесены изменения. На наклейках копий печатают старую информацию, которая была актуальна до 2012 года. Но таких товаров в обиходе уже не осталось, поэтому такая особенность стала хорошей возможностью отличить фейк от оригинала.
Знаки EAC и РСТ на упаковке
Подделка не имеет значка ЕАС – евразийское соответствие. Вместо него находится надпись РТС – российский знак, который любят наносить производители подделок. Хотя если говорить о правильном написании РТС, то буква С пишется с пустой заливкой, внутри нее буква Р черного цвета, буква Т – белая.
Серийный номер на упаковке
Серийный номер на оригинальной зарядке стоит последним на нижней наклейке. На подделках обычно справа над штрих-кодом.
По зарядному устройству
Оригинальную зарядку на IPhone можете найти здесь
Если при осмотре упаковке все еще возникают сомнения по поводу подлинности товара, необходимо приступить к изучению самого зарядного устройства.
Материалы изготовления
Сразу можно заметить, что поддельные зарядки изготавливаются из некачественного материала, на них просматриваются неровности, чего в оригинале быть не должно.
Отливка пластика
Неоригинальные копии имеют слегка матовую поверхность, чаще всего с нервностями. Оригинальные зарядные устройства смотрятся органично, полностью глянцевые, без изъянов.
Зазоры между серой частью пластика и белой
На настоящих зарядках для iPhone между белой и серой частью пластика есть незначительный зазор, углы у них более плавные, чем в подделках.
Отличия по USB порту
Оригинальную зарядку на IPhone можете найти здесь
Lightning-кабель в оригинале виден еще не распакованным. Следует обратить внимание на то, насколько аккуратно он завернут. Он должен быть очень опрятно свернут и запакован в овальную бухту без нахлестов и других изъянов. Подделка же обычно свернута неаккуратно – создается впечатление, что запаковывалась на скорую руку.
Пластиковая вставка в разъеме настоящего товара более белая, внутри имеет маркировку – это серийный номер, состоящий из 17 цифр. На поддельных устройствах обычно нанесены 12-ти или 14-ти значные номера или они вовсе отсутствуют.
Кроме того, необходимо обратить внимание на USB-кабель – между шнуром и коннектором не должно быть зазоров. При любых изгибах провод не теряет своей целостности. Оригинальный lightning-кабель жесткий, имеет шероховатую поверхность. Еще одна отличительная особенность – текст на кабеле. Он нанесен нежирным шрифтом, содержит серийный номер. На подделках эта надпись более яркая и четкая.
Буквы СЭ на зарядке
Буквы СЭ на зарядном устройстве нанесены контурным шрифтом внутри вилки. Остальные надписи также не должны выходить за ее пределы.
Отличия по вилке зарядки
Оригинальную зарядку на IPhone можете найти здесь
Оригинальная вилка немного вогнута внутрь – под углом 45 градусов. Это сделано для удобства пользователей. Таким образом вилка хорошо фиксируется в розетке, не выпадает. Фейковое зарядное устройство имеет параллельные друг другу штырьки.
Фаска на вилке
Металлические наконечники не имеют изъянов, тщательно отполированы. Причем это касается и тех зарядных устройств, которые использовались продолжительное время. Поддельные копии имеют мелкие царапинки по всей поверхности. На некоторых фейках фаска может вообще отсутствовать.
Вес зарядки
Оригинальную зарядку на IPhone можете найти здесь
Вес действительно оригинального устройства – 27 граммов, китайская копия весит около 20 граммов и меньше, то есть, она существенно легче. Конечно, не каждый имеет с собой весы, поэтому для сравнения нужно взять в ладони по устройству и сравнить.
К подделкам магнит липнет
Еще один хороший способ проверки зарядки на подлинность – воспользоваться магнитом. Его необходимо поднести к входу USB. Если магнит липнет, то перед вами подделка. В настоящих устройствах при производстве применяются диамагнетики, которые не реагируют на магниты. Подделка обязательно прилипнет к нему.
Для нормального функционирования гаджета, использовать для зарядки Айфона надо только оригинальным зарядным устройством. Оно полностью исключает сожжение внутри изделия. Поэтому при необходимости покупки нового аксессуара, следует внимательно изучить товар на предмет подлинности.
Оригинальную зарядку на IPhone можете найти здесь
Почему оригинальные зарядки Apple самые лучшие и что у них внутри
В закладки
Качество стоит своих денег.
Всем интересно, как Apple умудряется делать такие качественные зарядные устройства, а конкуренты даже близко не стоят. Сегодня мы постараемся разобраться в этом вопросе.

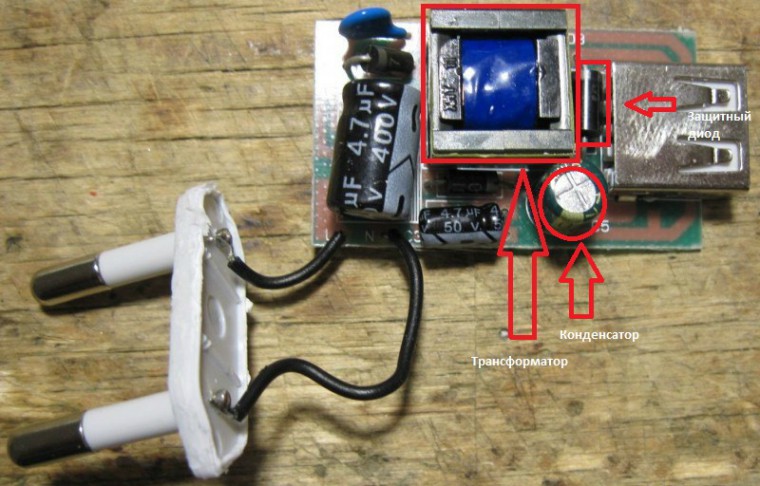

Что внутри зарядного устройства Apple
Штыри вилки укреплены металлическими пластинами, внутри расположена миниатюрная плата, снабженная сложной системой защиты от перегрева и скачков напряжения.
Как это работает
Все модели iPhone имеют адаптер питания USB мощностью 5 Вт – это электронное устройство, предназначенное для формирования выходного напряжения заданной величины и мощности.
Зарядное устройство Apple работает по тому же принципу, как и любой другой адаптер питания. В схеме устройства имеется трансформатор, понижающий напряжение.
После этого происходит подпитка этим напряжением микросхемы. Она посылает прямоугольные импульсы на еще один трансформатор. Когда микросхема подает импульсы, на выходе возникает напряжение.

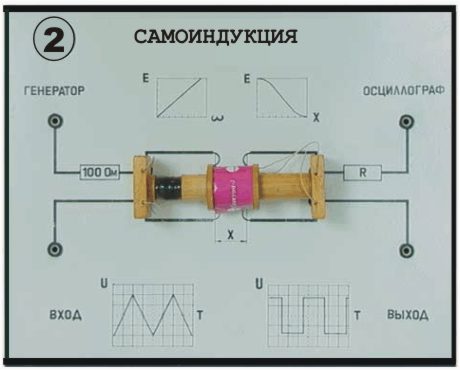

Благодаря явлению самоиндукции ток катушки резко увеличивается (чем быстрее изменяется напряжение на ней, тем больше ток). С помощью микросхемы генерируются импульсы, которые преобразуются в постоянное 5-вольтовое напряжение. После трансформатора установлен диод, который не пропускает ток в обратном направлении. Это является мерой защиты от перепадов.
Если напряжение превышает допустимый показатель, а именно 5 вольт, то подается сигнал на микросхему для прекращения генерирования импульсов. Тем самым, напряжение на выходе устройства будет колебаться в значениях от 5 до 5,05 вольт. Сглаживающий фильтр помогает стабилизировать значение. После всех этих манипуляций напряжение передается в iPhone.
Как отличить оригинальный адаптер питания от китайского аналога
Существует множество различных адаптеров питания для iPhone, но как отличить поддельное устройство, купленное на рынке, от оригинала? Постараемся разобраться.
1. Внешний вид коробки
Как вы видите, коробка запечатана и без повреждения (разрезания) пластиковой наклейки в верхней части коробки не обойтись. Запомните расположение всех элементов и качество принта. Именно так выглядит оригинальная упаковка адаптера питания для iPhone.
2. Пластик
Некачественный пластик достаточно легко определить: он имеет характерный запах и мутный цвет с разводами. Это явный признак того, что при изготовлении применялось некачественное сырьё. Оно может быть опасным для вашего здоровья.
3. Качество изготовления вилки
macdaily.me
В поддельном зарядном устройстве штыри выполнены параллельно друг к другу (или даже расставлены немного в стороны), а в оригинальном устройстве они направлены немного внутрь. Сделано это для того, чтобы избежать люфтов.
4. Маркировка и верхняя часть
macdaily.me
На поддельном устройстве углы углублений на стыке серого и белого пластика более резкие, на оригинале более плавные.
macdaily.me
Другая причина – маркировка. На логотипе мусорного бачка отсутствует колесо, вместо заглавной латинской «N» в круге изображен какой-то непонятный символ. Отличий в мелких деталях очень много.
5. USB-разъем
macdaily.me
На оригинальном устройстве во внутренней части USB-разъема имеется серийный номер, которого нет на подделках. Кабель должен входить в адаптер под прямым углом, без каких-либо отклонений.
Главное отличие зарядных устройств Apple – многоуровневая защита, которой нет в большинстве адаптеров конкурентов. Подлинное зарядное устройство всегда выполнено из качественных материалов. При использовании подделки всегда есть шанс, что iPhone может выйти из строя, либо нанести вред здоровью. Примерами могут послужить известные случаи воспламенения айфона, либо взрыва устройства во время зарядки, и таких примеров полно.
Стоит помнить, что лучший адаптер для iPhone – оригинальный. Теперь мы знаем, из чего он состоит и как это работает. Обратите внимание на то, что оригинальное устройство будет жить долго и не сможет нанести вред вашему смартфону.
